鑫友電動采光排煙天窗，設計依據***建筑標準設計圖集09J621-2、04J621-2。
適用范圍
l 適用于一般工業及民用建筑的屋頂采光、通風、排煙。不適用于高溫及有腐蝕性的建筑。
l 適用于屋面坡度為2%-10%的建筑。
l 適用于基本風壓小于等于900Pa的地區。
ApplicationScope
◆ Thegeneral industrial &civil building's roof lighting, ventilation, smokeexhaust.
◆ Theroof slope range of buildings: 2%-10%.
◆ Basicwind pressure: no more than 900Pa.
天窗類型/SkylightType
l 三角形天窗/ Triangle Skylight
l 一字型天窗/ Linear Skylight
l 圓拱型天窗/Arched Skylight
l 避風型天窗/Wind Shelter Skylight
l 側開型天窗/Side Open Skylight
l 三角型和一字型電動采光排煙窗適用于平時采光為主，必要時開啟的建筑。其***大開啟角度為60°和90°。
l 避風型電動采光排煙天窗適用于任何天氣都要通風、排煙的建筑，可避免出現飄雨、飄雪的現象，***大開啟角度為30°。
l 圓拱型電動采光排煙天窗適用于經常開啟通風的建筑，其***大開啟角度為45°。
l 側開型電動采光排煙天窗適用于一般通風量要求的6米柱距縱向天窗的工業廠房，其***大開啟角度為45°。
◆ Triangle Skylight and Linear Skylight areapplied to the buildings, used for mainly lighting, opened if necessary. Themaximum opening angles are 60° and 90°.
◆ WindShelter Skylight isapplied to the buildings, which guarantee ventilation &smoke exhaust in anyweather. The maximum opening angle is 30°.
◆ Arched Skylight is applied to thebuildings, used for mainly ventilation. The maximum opening angle is 45°.
◆ Side Open Skylight is usually appliedto the industry workshop. The maximum opening angle is 45°.

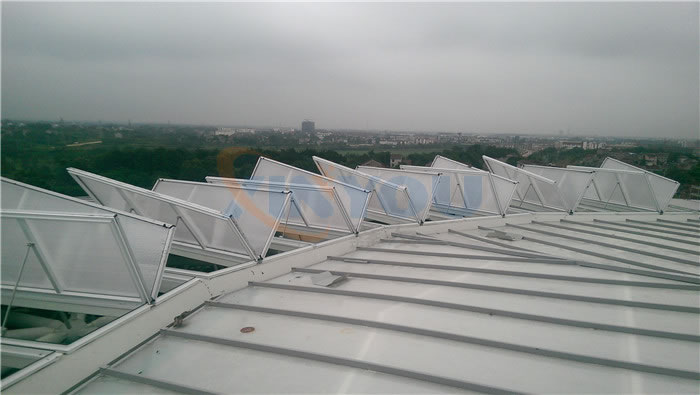

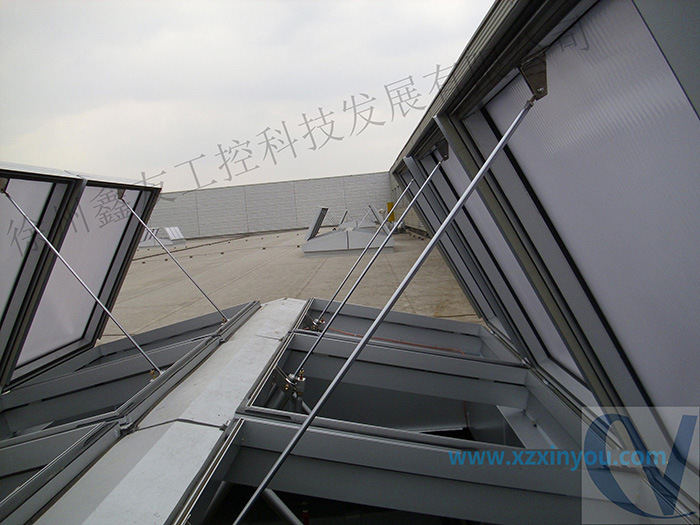

采光排煙天窗應用_側開型
采光排煙天窗應用_側開型
采光排煙天窗應用_側開型

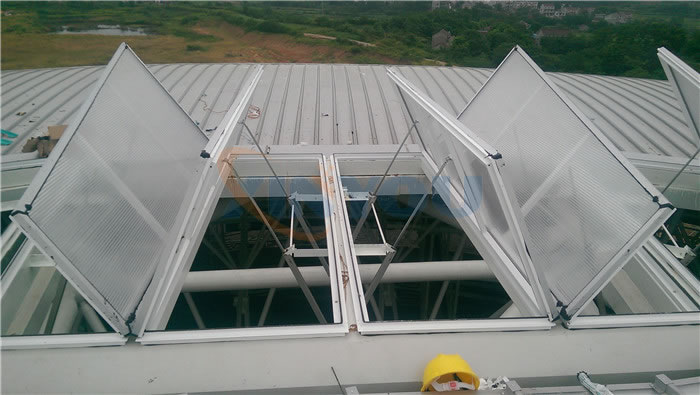

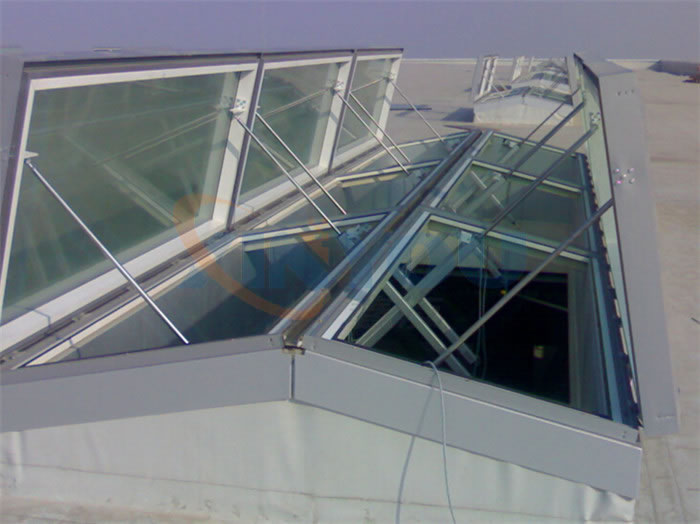

采光排煙天窗應用_三角形
采光排煙天窗應用_三角形

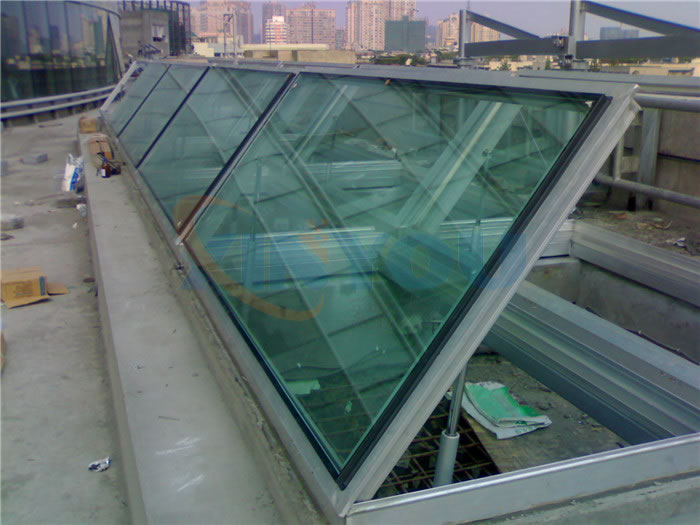

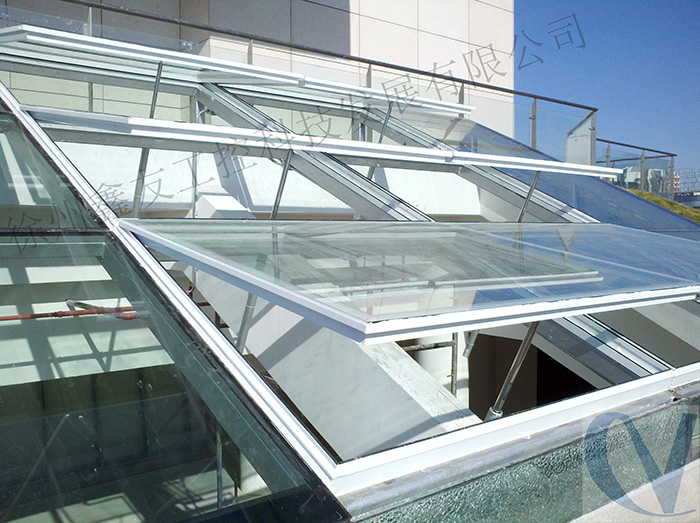

采光排煙天窗應用_一字型

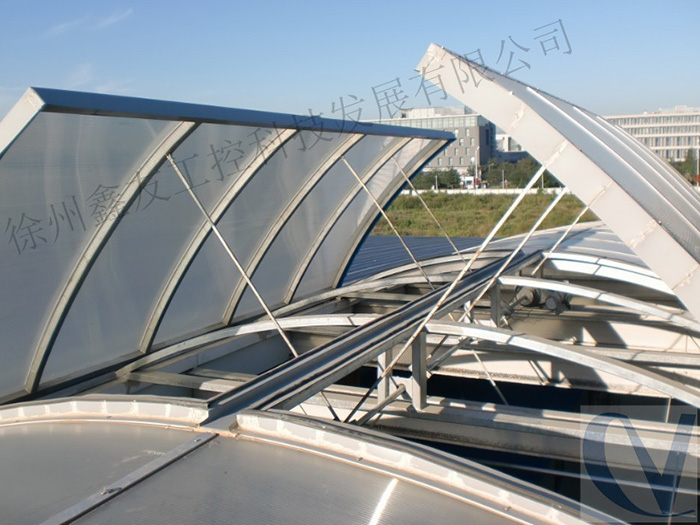

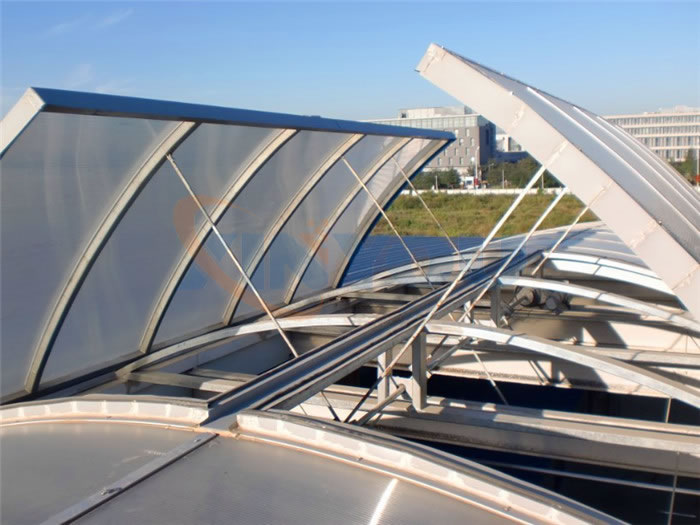

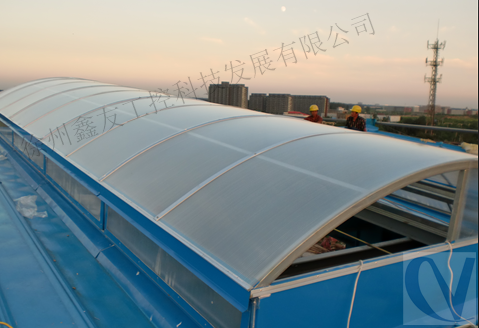

采光排煙天窗應用_圓拱形
采光排煙天窗應用_圓拱形

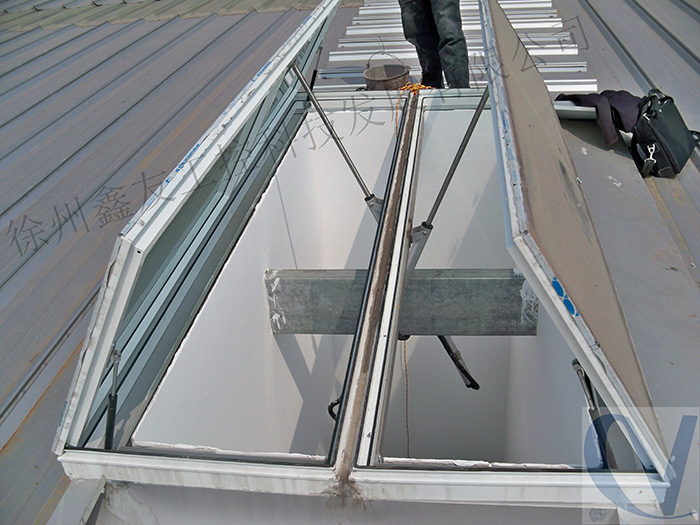

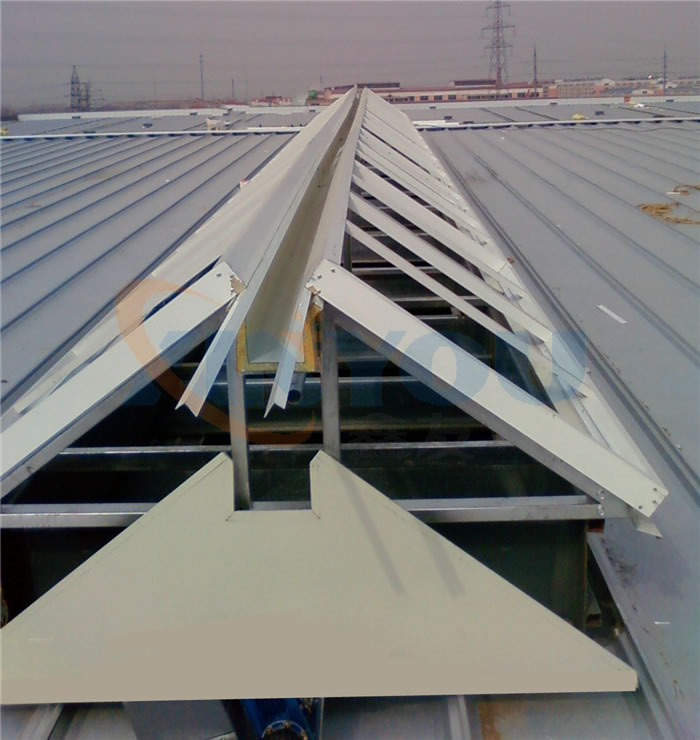

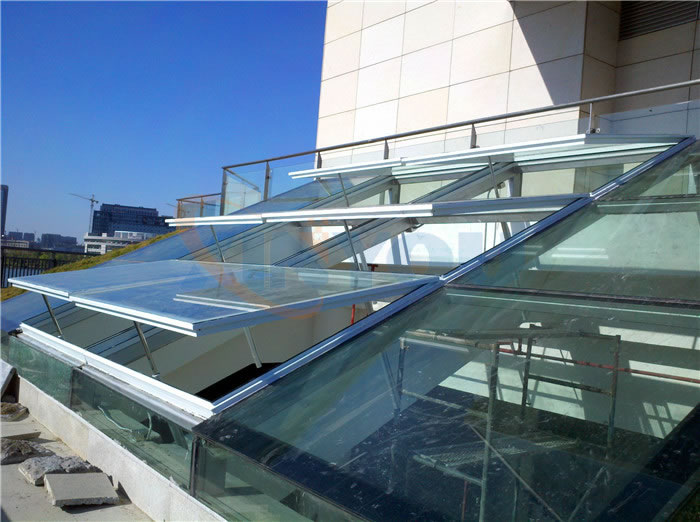

鑫友電動采光排煙天窗實景案例
鑫友電動采光排煙天窗實景案例
鑫友電動采光排煙天窗實景案例
